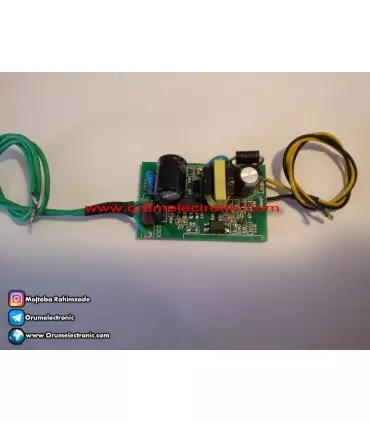

منبع تغذیه سوئیچینگ ۱۵ ولت ۲۲۰ میلی آمپر

محصول منبع تغذیه سوئیچینگ ۱۵ ولت ۲۲۰ میلی آمپر که با همکاری آقای مسعود حسن زاده
  به سفارش یک شرکت تولیدی طراحی وساخته شده است از خصوصیات این منبع تغذیه می توان
به ابعاد کوچک اشاره کرد که مناسب مدارهای میکرو کنترلر میباشد.
این شرکت با تواانایی  طراحی وساخت منبع تغذیه سوئیچینگ مبدل و..توانسته است برخی از نیازهای
شرکت های داخلی در این ضمیمه را فراهم کند.

از ویژگیهای مهم این منبع تغذیه میتوان به موارد زیر اشاره کرد:

۱- طراحی بهینه برد که سبب حذف نویز در خروجی مدار میشود
۲- طراحی خاص ترانس سوئیچینگ با حداقل اندوکتانس نشتی و خازنهای Parasitic
۳- استفاده از ای سی با پروتکشن های مربوطه(مطابق سفارش مشتری)
۴- استفاده از دیود شاتکی خروجی با VF پایین
۵- استفاده از قطعات باکیفیت و اورجینال
۶- استفاده از قطعات SMD جهت کوچک تر شدن فضای برد

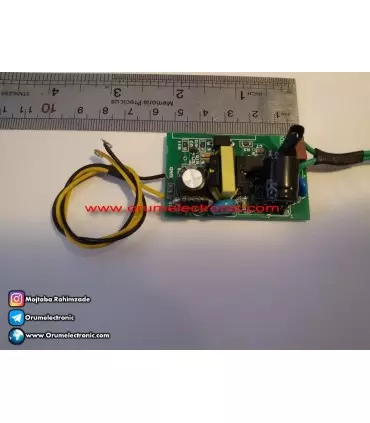

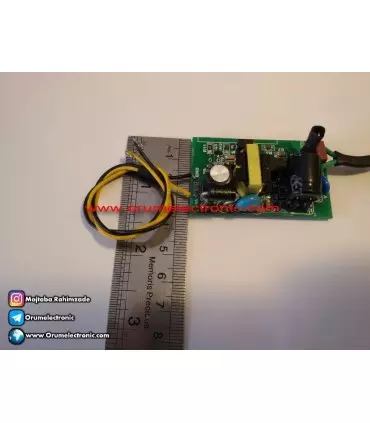

۷- ابعاد مناسب بورد تغذیه ۳۵ میلیمتر در ۵۵ میلیمتر
۸- استفاده از فیوز در ورودی دستگاه

مشخصه های فنی منبع تغذیه سوئیچینگ ۱۵ ولت ۲۲۰ میلی آمپر
۱- بازه ولتاژ ورودی ۸۸ ولت الی ۲۶۵ ولت AC
۲- ولتاژ خروجی ۱۵ ولتDC و قابلیت تنظیم و تغییر ولتاژ خروجی طبق سفارش مشتری
۳- جریان خروجی ۲۵۰ میلی آمپر دائم کار و لحضه ای ۵۰۰ میلی آمپر

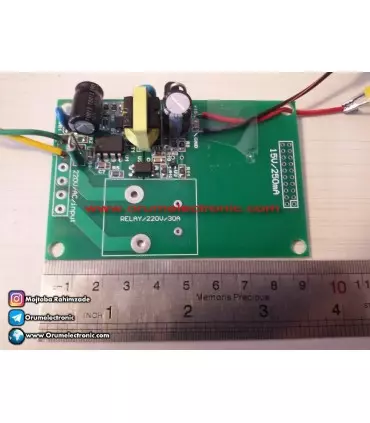

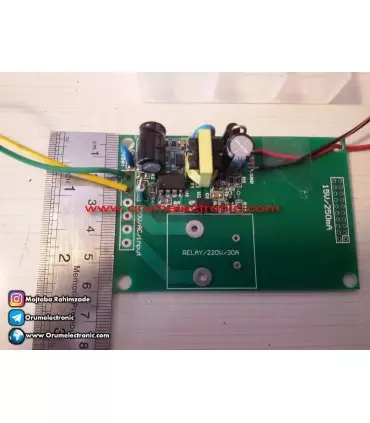

۴- ابعاد برد ۳۵در ۵۵ میلی متر با ارتفاع حدود ۳ سانتی متر
۵- راندمان مدار حداقل ۷۵٪ و حداکثر ۸۵ ٪در بار کامل
۶- پاور فکتور ۵۵ درصد
۷- توپولوژی فلایبک
۸– پایداری خروجی با دقت ۱۰۰ میلی ولت در حداکثر توان
۹- توانایی کار در دمای ۵۰ درجه سانتیگراد
۱۰- دارای مدار پروتکشن جهت اتصال کوتاه خروجی

از کاربردهای این منبع تغذیه سوئیچینگ میتوانم به موارد زیر اشاره کرد:

۱-مناسب برای درایور کردن گیت MOSFET و IGBT
۲-مناسب برای مدارات میکروکنترلری و الکترونیکی
۳-قابلیت تغییر برای شارژر موبایل
۴-منبع تغذیه سوپیچینگ کم نویز
۵-منبع تغذیه سوئیچینگ ۱۵ ولت ۲۲۰ میلی آمپر برای مدارت میکرو کنترلی
