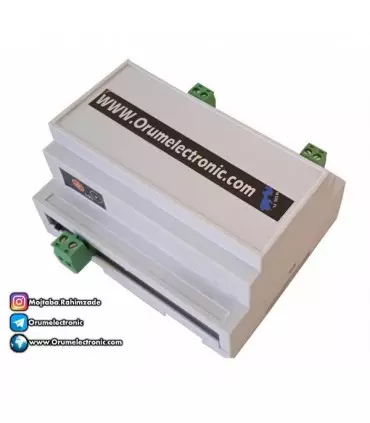

کنترل شارژ 3 آمپر
دوست داشتن0
مرجع:
OE-CHR-12
شارژر کنترلرخورشیدی 3 آمپر در واقع یک شارژ با پنل های خورشیدی برای باتری 12 ولت میباشد
افزودن به فهرست علاقه‌مندی‌ها
اضافه به مقایسه0
شارژ کنترلر
دستگاهی است که با استفاده از(پنل های خورشیدی و توربین بادی)
می تواند یک باتری را شارژ کند.
و بطور کلی کنترل شارژ ها دستگاهایی هستند که ولتاژ و جریان گرفته شده
از پنل خورشیدی یا توربین بادی را به ولتاژ و جریان مناسب برای شارژ یک باتری
تبدیل میکنند.ونقش شارژ کنترلر خورشیدی در این قسمت
بسیار مهم بوده که از آسیب رسیدن به پنل خورشیدی و باتری جلوگیری میکند.
معمولا در بازار دو مدل کلی کنترل شارژ وجود دارد کنترل شارژ
MPPT کنترل شارژ PWM ومدل استفاده شده این کنترل شارژاز نوع PWM میباشد.
توپولوژی استفاده شده در اکثر کنترل شارژ ها از نوع (BUCK) میباشد
در شارژکنترلر خورشیدی طراحی شده دراین مدار برای کاهش قیمت تولید
از مدارات میکرو کنترلری استفاده نشده است و سعی شده است با مدارات مقایسه گر وغیر عملکرد
یک شارژ کنترلر به درستی اجرا شود.
ویژگی های شارژ کنترلر خورشیدی ۳ آمپر:
۱- ولتاژ قابل تحمل دستگاه از ۱۸ ولت تا ۳۵ ولت دی سی و قابلیت افزایش طبق سفارش مشتری
۲- ولتاژ خروجی قابل تنظیم بسته به سفارش مشتری از ۵ ولت تا ۳۶ ولت دی سی
۳- قابلیت جریان دهی تا ۳ آمپر به صورت دائم کار
۴- مجهز به قطع کن باتری برای جلو گیری از شارژ زیاد باتری
۵- مجهز به قطع کن بار در صورت رسیدن باتری به ولتاژ ۱۰.۵۰ ولت

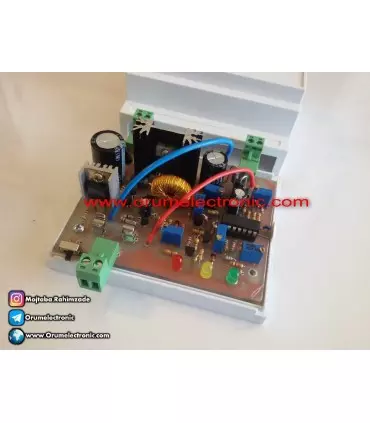

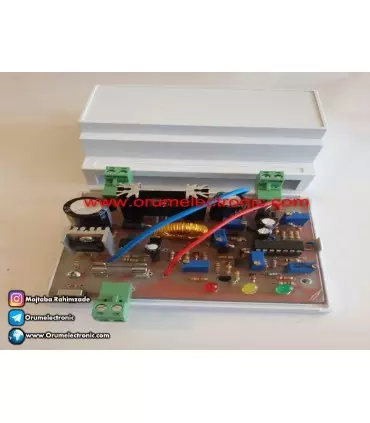

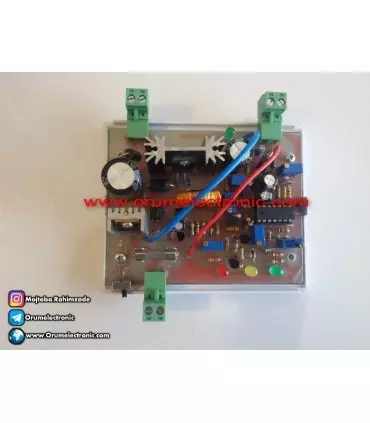

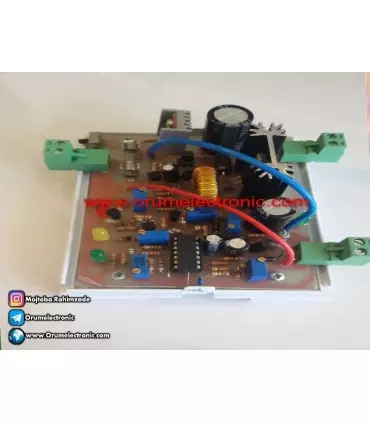

۶- طراحی بهینه PCB که سبب کاهش نویز مدار در خروجی میشود
۷- استفاده از ماسفت با مقاومت درین-سورس پایین که سبب کمتر شدن گرما محصول میشود
۸- محافظت از ورودی در مقابل پلاریته معکوس
۹-توانایی کار در دمای بالا و مناسب برای مکان های گرم سیر
۱۰- عدم استفاده از فن برای خنک کاری محصول
۱۱-پایداری خوب خروجی مدار با دقت ۵۰ میلی ولت در بار کامل
۱۲-استفاده از ۴ ال ای دی برای نمایش حالت های مختلف مدار
۱۳-استفاده از قاب پلاستیکی
۱۴-استفاده از هیت سینگ بزرگ برای تبادل گرمایی بهتر
شارژ کنترلر خورشیدی شارژر باتری شارژر باتری
