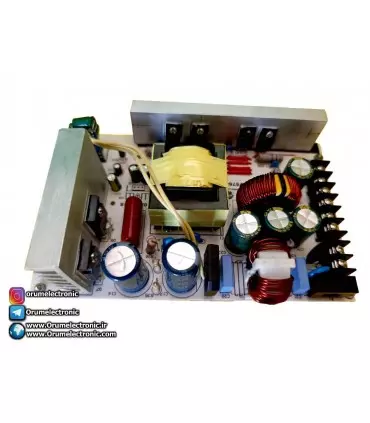

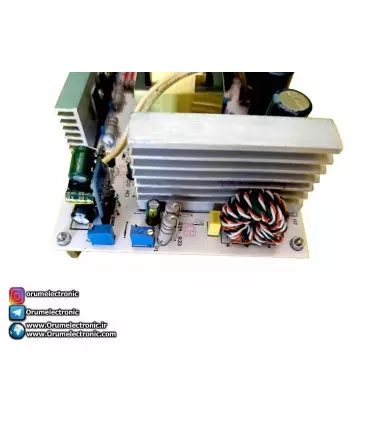

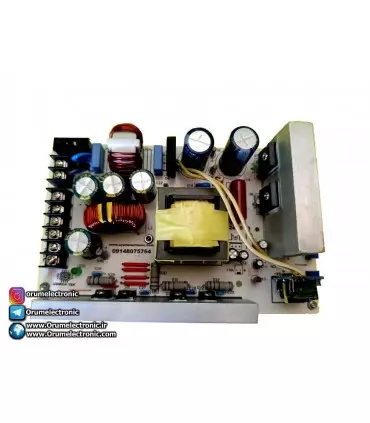

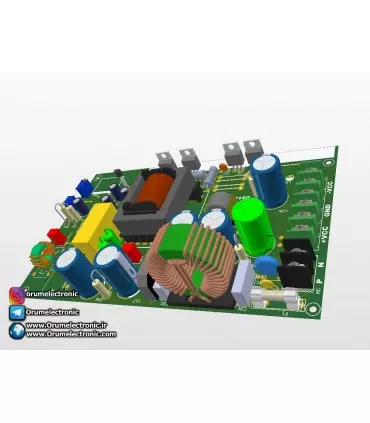

سوئیچینگ 15 ولت دوبل

محصول سوئیچینگ 15 ولت دوبل با جریان 5 آمپر دائم کار
به سفارش یک کارخانه و نبود این مدل در بازار ایران طراحی
وساخته شده است البته مدل های مشابه این محصول البته
(با آمپر و تک خروجی)قبلا طراحی وساخته شده بود
منبع تغذیه 15 ولت و سوئیچینگ 12 ولت35 آمپر

طراحی سوئیچینگ 15 ولت 5 آمپر دارای چالش های مختلفی
داشت از جمله این چالش ها این بود که با توجه به دوبل بودن
خروجی مدار و اینکه در این چنین از مدارها خروجی از ریل مثبت
گرفته می شود و خروجی ریل منفی بدون فیدبک میباشد ولتاژ خروجی
منفی دارای نوسان ولتاژ میباشد که ما توانستیم با اضافه کردن یک
ویژگی این مشکل را حل کنیم و در نمونه نهایی تست شده ولتاژ
خروجی کاملا تثبیت شده بود

ویژگیهای سوئیچینگ 15 ولت دوبل

1- ولتاژ ورودی سوئیچینگ 170 ولت تا 260 ولت AC
2-ولتاژ خروجی 15 ولت دوبل
3-جریان خروجی 5 آمپر دائم کار(لحضه ای 8 آمپر)
4-راندمان مدار حداقل ۷۵٪ و حداکثر ۸۵ ٪در بار کامل
5-بدون پاور فکتور
6-توپولوژی مدار هف بریج
7-پایداری هردو خروجی با دقت ۱۰۰ میلی ولت در حداکثر توان
8-توانایی کار در دمای بالا
9-محافظت از خروجی در مقابل اضافه جریان بار
10-محافظت از خروجی در مقابل اتصال کوتاه
11-استفاده از گیت درایور ایزوله و خاص در نتیجه کاهش تلفات
مدار (این ویژگی سبب شده است که در مدل عملی از یک هیت
سینگ خیلی کوچک استفاده شود )

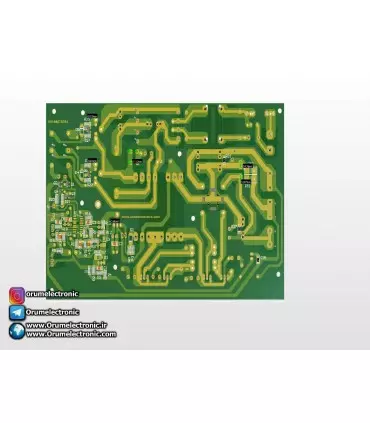

12-استفاده از قطعات SMDجهت کوچک شدن فضای برد
13-استفاده از فیلتر در ورودی مدار جهت حذف نویز
14-استفاده از مقاومت شنت در خروجی برای محافظت از اتصال کوتاه
15-قابلیت تنظیم ولتاژ خروجی و جریان اتصال کوتاه مدار
16-طراحی خاص ترانس سوئیچینگ مدار و در نتیجه کاهش تلفات مدار

15 ولت 5 آمپر-15 ولت 5 آمپر
