مبدل 24 به 200 ولت

محصول مبدل 24 به 200 ولت دوبل غیر ایزوله به سفارش یک شرکت در سال
1394 طراحی و ساخته شده بود که این پروژه در سایت ما در آن زمان قرار گرفت
کانورتر 24 به 200 ولت در سال 1403 به سفارش همان شرکت قبلی باز طراحی
شد است و بر روز رسانی های لازم انجام گرفته است.

با توجه به اینکه این شرکت مدل های مختلف از این محصول مثل مبدل 24 به 48 ولت
را طراحی کرده بود یک محصول جدید مبدل 24 به 200 ولت را به سبد محصولات خود
اضافه کرد

خصوصیات مبدل 24 به 200 ولت

1-ولتاژ ورودی 21 الی 28 ولت DC
2-ولتاژ خروجی 180 الی 200 ولت(دوبل)  DC
3-توان خروجی 400 وات واقعی
4-جریان خروجی 1 آمپر
5- راندمان مدار 80 درصد
6-حداکثر ارتفاع برد بدون هیت سینگ 4.5 سانتی متر
7-قطر برد 10 سانتی متر
8-استفاده از گیت داریور برای درایو ماسفت ها
9-طراحی ترانس سوئیچینگ و باز طراحی دوباره آن و افزایش عملکرد مدار
10-توپولوژی استفاده در این مدار پوش پول غیر ایزوله میباشد
11-محافظت از خروجی مدار در مقابل اتصال کوتاه(توسط فیوز)
12-استفاده از خازن های با کیفیت وLOW ESR برای افزایش کیفیت محصول

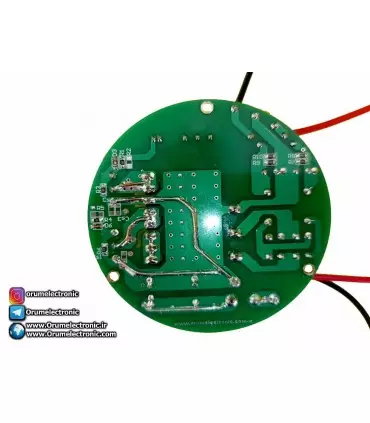

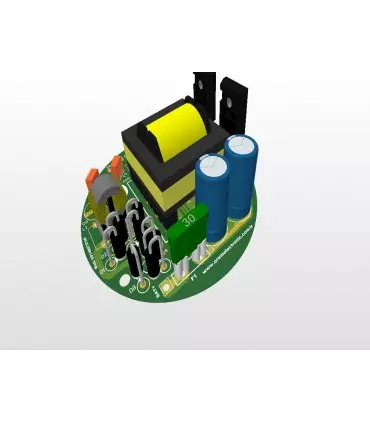

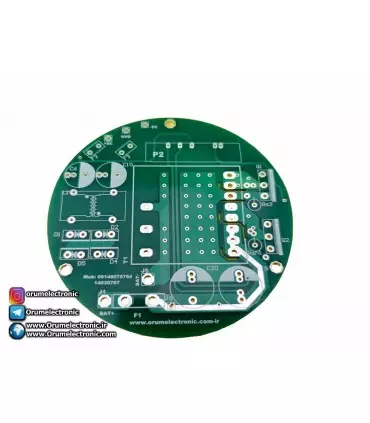

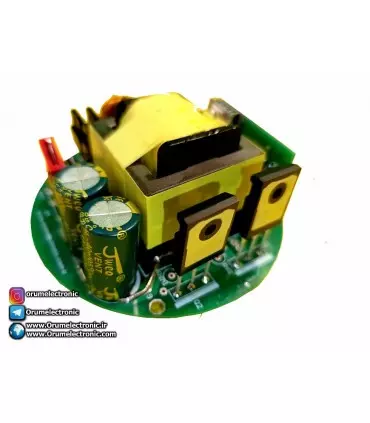

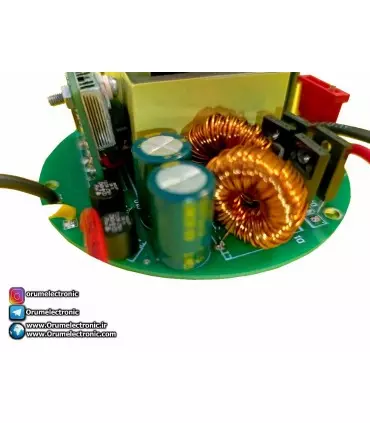

با توجه به اینکه ابعاد برد کانورتر 24 به 200 ولت خیلی کم بود یکی از
چالش های مهم این نکته بود که باید در این فضای خیلی کم بتوانیم این
قطعات را قرار دهیم و برای رفع این مشکل برد کنترل این مدار به صورت اسلاید
طراحی وساخته شده است.
که این شرکت با توجه به داشتن  توانایی طراحی وساخت این چالش را خوشبختانه
حل کرد و نمونه ساخته شده به خوبی بعد از تست های اولیه در محیط شرکت
به مشتری تحویل داده شده.
